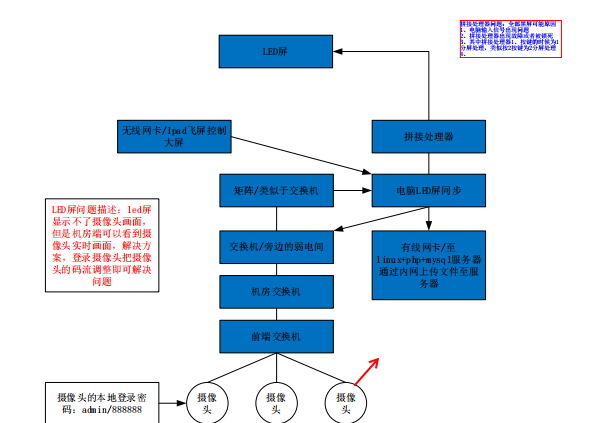

LED屏系统相关拓扑详解

 提示:点击图片可以放大


1.故障原因:

1) 屏体没有供电;

2)网线没有连接好;

3) 接收卡无供电或者供电电压过低;

4) 发送卡坏;

5) 信号传输中间设备连接或者有故障(如:功能卡,光纤收发盒);

2.LED故障排除方法:

1)检查确认屏体供电正常;

2)检查重新连接网线;

3)确保电源直流输出供电在5-5.2V;

4)更换发送卡;

5) 检查连接或者更换功能卡(光纤收发盒);

02

显示屏不工作、发送卡绿灯不闪烁

1.故障原因:

1)DVI或HDMI线未接好;

2)显卡控制面板里复制或扩展模式没有设置;

3)软件选择了关闭大屏电源;

4)发送卡没有插到位或者发送卡有问题;

2.故障排除方法:

1)检查DVI线接头;

2)重新设置复制模式;

3)软件选择开启大屏电源;

4)重插发送卡或者更换发送卡;

03

启动时提示“大屏幕系统没有找到”

1.故障原因:

1)串口线或者USB线与发送卡没连接;

2) 电脑COM或者USB口坏;

3)串口线或者USB线坏;

4)发送卡坏;

5)没有安装USB驱动

2.故障排除方法:

1) 确认并连接好串口线;

2) 更换电脑;

3)更换串口线;

4) 更换发送卡;

5) 安装新版软件或者单独安装USB驱动;

04

与灯板等高的长条不显示或者部分不显示、缺色

1. 故障原因:

1) 扁平排线或者DVI线(适用潜水艇系列)接触不好或断开;

2) 交接处显示灯板前者输出或后者输入有问题

2. 故障排除方法:

1)重插或更换排线;

2) 先确定哪块显示模组有故障然后更换维修;

05

部分模组(3-6块)不显示

1. 故障原因:

1) 电源保护或损坏;

2)AC电源线接触不好

2. 故障排除方法:

1) 检测,确认电源供电正常;

2) 重新连接电源线;
