一、项目概况
1. 项目名称：机房线路整理与系统优化改造
2. 实施地点：门店机房及弱电间
3. 实施日期：2026年 月 日
4. 改造范围：监控、无线AP、电话、收银系统的线路整理、标识打标、机柜理线、网段划分及网络调试。
5. 项目目标：解决线路混乱问题，规范机房布线，优化网络结构，提升系统稳定性与可维护性，保障监控、网络、收银、电话等业务系统稳定运行。
二、施工内容与范围
（一）核心工作内容

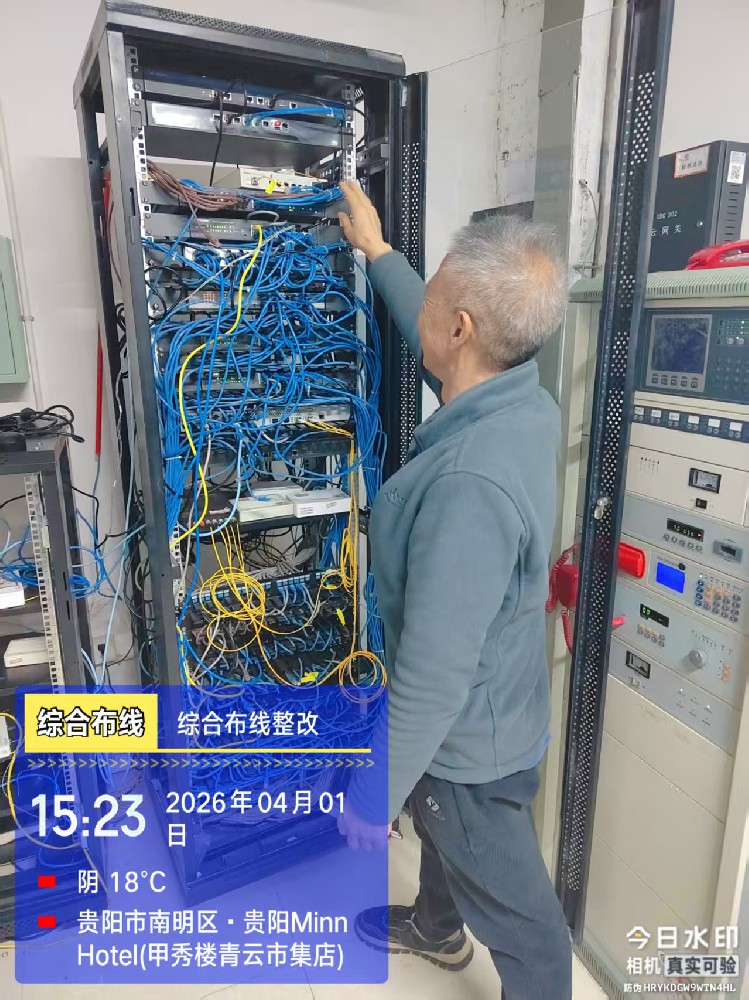

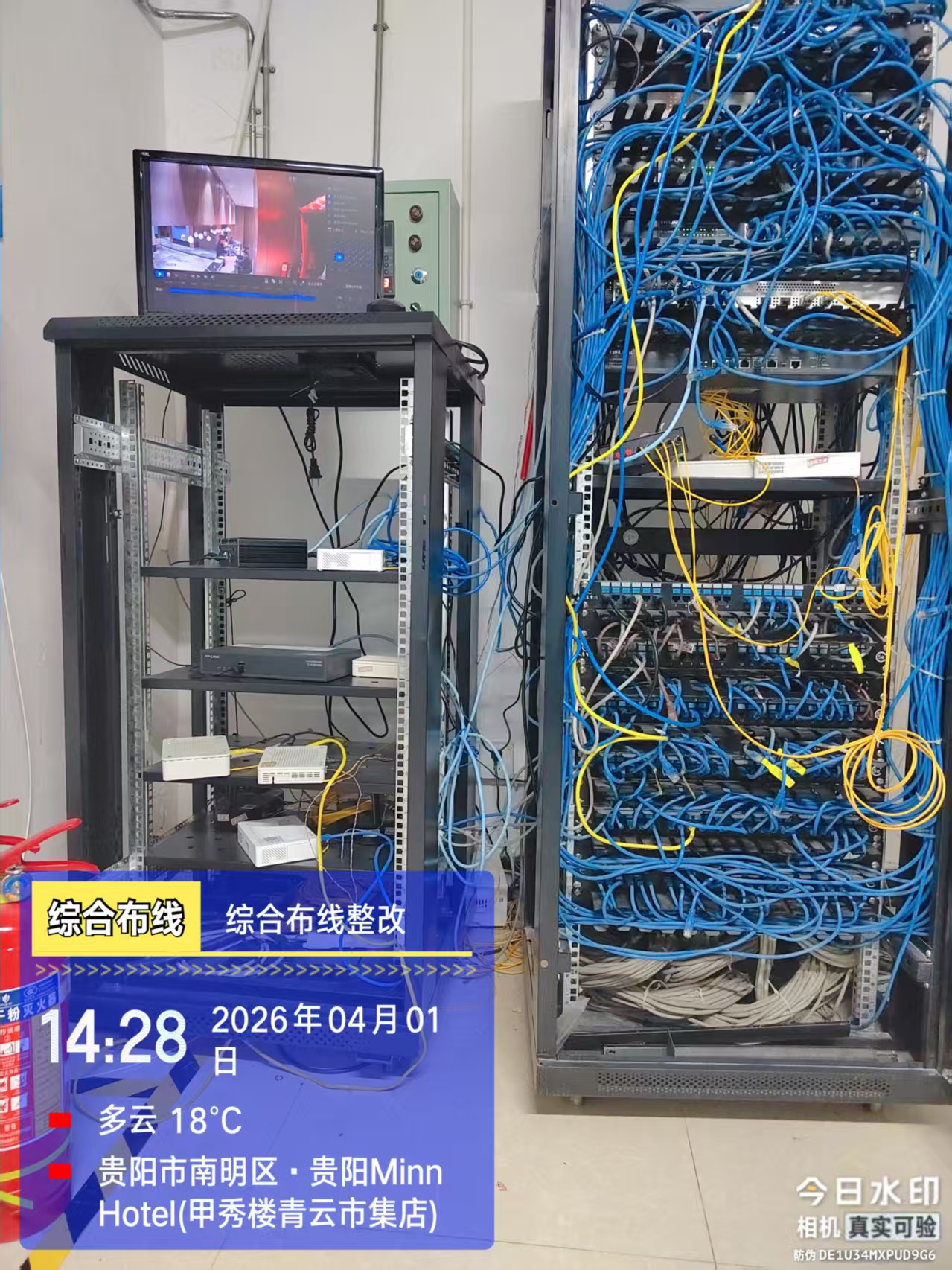

1. 线路规范整理
◦ 对监控、无线AP、内网、电话、收银线路进行统一梳理、绑扎，按功能分区走线，强弱电分离。
◦ 优化机柜内走线，安装理线架，规范线缆路由，避免交叉、缠绕。
2. 标识标准化打标
◦ 所有线缆两端粘贴防水、耐磨标识标签，标注线缆用途、编号、起点/终点。
◦ 机柜端口、交换机端口、配线架端口同步打标，做到“线线有标识、端口有记录”。

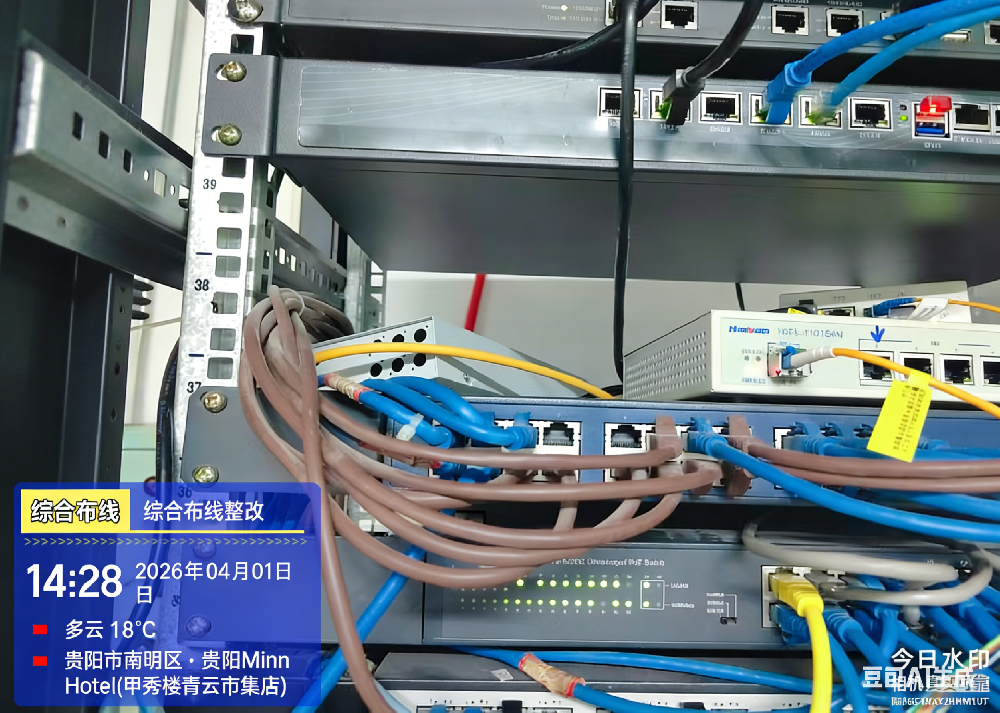

3. 机柜设备上架与理线
◦ 交换机、配线架、理线架按规范上架固定，设备安装整齐、稳固。
◦ 机柜内线缆采用理线器、扎带固定，垂直、水平走线清晰，预留维护余量。
4. 网络优化与调试
◦ 监控系统与无线AP系统网段划分，实现业务隔离，避免广播风暴，提升网络稳定性。
◦ 对监控、AP、内网、收银、电话线路进行全线通测，排查故障点，优化链路。
◦ 交换机配置优化，VLAN划分、端口隔离、POE供电参数调整，确保设备正常供电与通信。
（二）材料与设备清单
序号 名称 单位 数量 备注
1 理线架 个 15 用于机柜内线缆整理固定
2 24口千兆POE交换机 个 2 用于监控、AP等设备供电与数据交换
3 辅材（扎带、标签纸、防水套管等） 批 1 用于线路绑扎、标识、防护
注：本项目不含新增布线、穿墙打孔及墙体恢复，不含新增大型设备，仅利用原有设备进行调试优化。
三、实施步骤与流程
阶段一：前期准备
1. 现场勘查与风险评估
◦ 对机房现有设备、线路、电源、环境进行全面勘查，确认所有设备的位置、线缆走向、端口对应关系。
◦ 确认各业务系统（监控、收银、电话、网络）的重要性，制定停机/在线维护方案，避免影响门店营业。
2. 备份与记录
◦ 备份现有交换机配置、监控主机配置、收银系统网络参数。
◦ 拍摄现场线路、设备照片，绘制简易线路拓扑图，为后续整理提供参考。
3. 材料与工具准备
◦ 准备理线架、标签纸、扎带、网线测试仪、剥线钳、压线钳、电笔等工具。
◦ 准备备用网线、水晶头，应对线路损坏的临时替换需求。
阶段二：线路整理与打标）
1. 分区整理
◦ 按业务系统（监控、AP、内网、电话、收银）分区梳理线路，用不同颜色扎带或标签区分。
◦ 先整理机柜外线路，再整理机柜内线路，强弱电线路物理分离，避免干扰。
2. 打标与记录
◦ 对每根线缆两端进行打标，同步更新线路台账，记录线缆编号、用途、起点、终点。
◦ 对交换机、配线架端口进行打标，与线缆标签一一对应。
3. 机柜理线与设备上架
◦ 安装理线架，将线缆按垂直、水平方向整理固定，做到横平竖直、整齐美观。
◦ 交换机、配线架等设备按规划位置上架，固定螺丝，连接电源线与接地线。
阶段三：网段划分与网络调试
1. 网段规划与配置
◦ 划分监控系统网段、无线AP网段、内网办公网段、收银系统网段，实现VLAN隔离。
◦ 配置交换机VLAN、端口IP、POE供电参数，确保各网段之间按需互通。
2. 设备调试与测试
◦ 监控系统：测试所有摄像头在线率、画面清晰度、存储状态，排查无信号、卡顿、丢包问题。
◦ 无线AP：测试各区域信号覆盖强度、漫游效果、带宽稳定性，确保门店无信号盲区。
◦ 收银系统：测试POS机网络连通性、数据上传/下载速度，确保交易流程正常。
◦ 电话系统：测试所有分机通话质量、内线/外线拨打功能，排查线路故障。
◦ 内网办公：测试办公电脑、打印机等设备的网络连通性，确保访问正常。
3. 全线通测与优化
◦ 使用网线测试仪、ping命令、带宽测试工具，对所有线路进行通测，排查链路损耗、丢包问题。
◦ 对网络瓶颈、丢包严重的线路进行优化或更换，确保链路稳定。
阶段四：验收与交付
1. 现场验收
◦ 与门店负责人共同检查线路整理效果、标识完整性、设备运行状态。
◦ 逐项测试监控、AP、收银、电话、内网系统的功能，确认所有业务正常运行。
2. 资料交付
◦ 对门店运维人员进行现场培训，讲解线路分布、端口对应关系、日常维护要点。
3. 项目收尾
◦ 清理施工现场，整理剩余材料与工具。
◦ 确认验收合格后，按合同约定结清款项。
四、施工进度计划
序号 阶段 时间 工作内容
1 前期准备 施工需1天 现场勘查、配置备份、材料工具准备
2 线路整理与打标 施工需2天 线路梳理、绑扎、打标、机柜理线、设备上架
3 网段划分与调试 施工需2天 网段规划、交换机配置、各系统调试、全线通测 （备注：由于施工现场只能晚上进行所以施工时间会增加）
4 验收与交付 施工结束后 现场验收、资料交付、、项目收尾
五、验收标准
1. 线路整理标准
◦ 线缆绑扎整齐、无交叉缠绕，强弱电分离，机柜内走线横平竖直。
◦ 线缆无破损、无挤压，弯曲半径符合规范，预留维护余量。
2. 标识打标标准
◦ 所有线缆两端、机柜端口、交换机端口均有清晰、耐磨的标识标签，内容完整准确。
◦ 线路台账与现场标签一一对应，可快速定位任何一条线路的起点、终点与用途。
3. 设备运行标准
◦ 所有设备正常上电，运行状态指示灯正常，无报错、告警。
◦ 监控系统所有摄像头在线率100%，画面清晰，存储正常。
◦ 无线AP信号覆盖无盲区，漫游正常，带宽满足门店使用需求。
◦ 收银系统、电话系统、内网办公系统运行正常，无卡顿、断连问题。
4. 网络性能标准
◦ 各网段内设备ping值稳定，丢包率≤1%，无严重延迟。
◦ 交换机端口速率匹配正常，POE供电稳定，无设备掉电情况。
六、安全保障与注意事项
1. 营业保障
◦ 施工前提前与门店沟通，合理安排施工时间，尽量选择非营业高峰时段操作，避免影响门店正常营业。
◦ 对关键业务系统（收银、监控）提前制定应急预案，如遇突发故障，可快速恢复原有状态。
2. 设备安全
◦ 施工前确认所有设备电源状态，避免带电插拔设备，防止设备损坏。
◦ 机柜内线缆整理时，避免拉扯、挤压原有线缆，防止线路破损、设备断电。
3. 人员安全
◦ 施工人员需佩戴防静电手环，避免静电损坏设备。
◦ 高处作业时使用稳固的梯子，做好安全防护措施。
