门禁系统的基本组成部分
读卡器： 通过射频感应原理，识别感应卡内置加密卡号。
感应卡：存储用户的不可复制和解密的ID号。
门禁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
电锁：电动执行机构。
485/232信号转换器：对所有数据存储器进行联网和远距离通讯。
管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
开门按钮：出门可以设置为按按钮出门。
电源：提供系统运作电源和电锁的执行结构的电源供应。

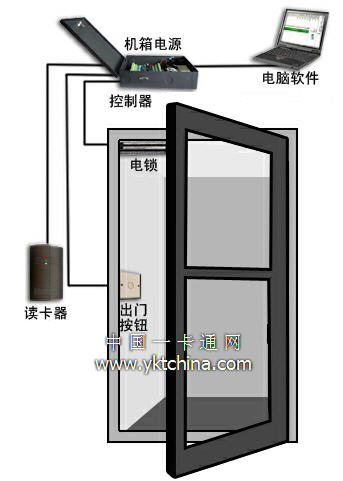

门禁系统功能原理示意图

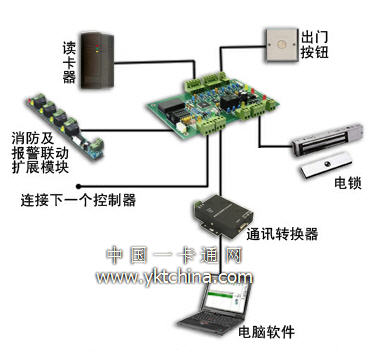

门禁系统组网布线拓扑示意图

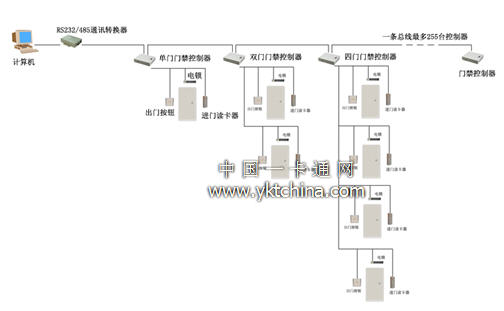

RS485通讯方式的门禁系统拓扑图
适用于公司办公地点比较集中，以性价比为优先考虑的门禁系统

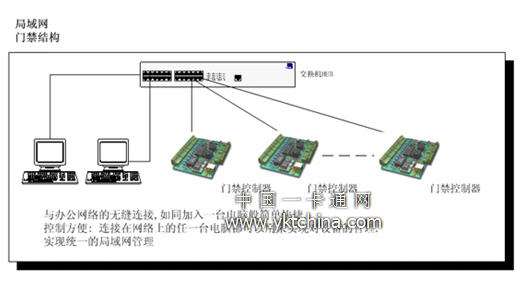

局域网门禁系统拓扑图
适用于公司办公地点比较集中，以性能为优先考虑的中高端门禁系统。
企业内部网门禁系统拓扑图
适用于某些办公地点分散在各个地区，但是有自己的内部企业网络的公司，如果网络带宽超过几十兆，可以实现总部对分部的管理，也可以实现分部的自行管理。并能够实现门禁数据的共享。例如：某城市的银行对各个下属分行的内部网构成的门禁系统的管理。
互联网异地联网方式的门禁系统拓扑图
适用于分行分布在各地，总行通过互联网对各地的分行的门禁进行集中管理，员工出差到任何一个地方都可以进行考勤。这种模式，分行自己没有管理权，必须由总行集中管理。
